Polimēru izolatori dzelzceļa lietojumiem līdz 25kV. Polimēru dzelzceļa izolatori apvieno mehānisko izturību ar lielisku piesārņojuma izturību. Stikla šķiedras augstā stiepes izturība kopā ar augstsprieguma jumta profilu padara izolatorus izturīgus, taču vieglus, ideāli piemērotus vilces pielietojumam.

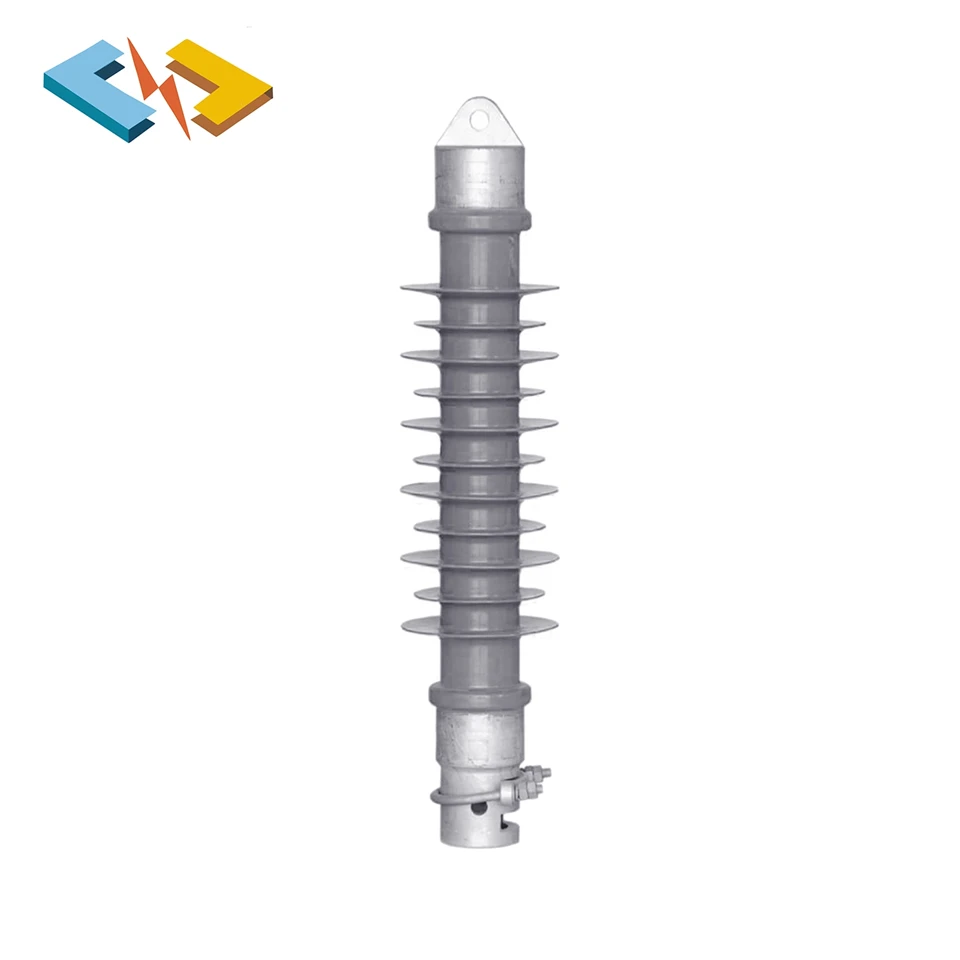

kompozīta dzelzceļa stabu izolators
| Nē |
Nominālais spriegums Kv |
Nominālā lieces slodze Kn |
Nominālā mehāniskā stiepes slodze Kn |
Izolācijas metode |
Struktūras augstums H mm |
Loka attālums h mm |
Darba mēroga šļūdes attālums (galvenais/papildu) | Zibens impulsa izturības spriegums (maksimālā vērtība) | Strāvas frekvences sausās izturības spriegums kV (efektīvā vērtība) | Strāvas frekvence mitrās izturības spriegums kV (efektīvā vērtība) |
| 1 | 27.5 |
8
16
|
80
|
Viena izolācija | 760 | 490 | 1200 | 270 | 160 | 130 |
| 2 | 800 | 490 | 1400 | 290 | 175 | 140 | ||||
| 3 | 800 | 520 | 1600 | 310 | 190 | 150 | ||||
| 4 | Dubultā izolācija | 850 | 490 | 1200/145 | 270 | 160 | 130 | |||
| 5 | 890 | 490 | 1400/145 | 290 | 175 | 140 | ||||
| 6 | 890 | 520 | 1600/145 | 310 | 190 | 150 |
kompozīta dzelzceļa garo stieņu izolators
| Nē |
Nominālais spriegums Kv |
Nominālā mehāniskā stiepes slodze Kn |
Izolācijas metode |
Struktūras augstums H mm |
Loka attālums h mm |
Darba mēroga šļūdes attālums (galvenais/papildu) | Zibens impulsa izturības spriegums (maksimālā vērtība) | Strāvas frekvences sausās izturības spriegums kV (efektīvā vērtība) | Strāvas frekvence mitrās izturības spriegums kV (efektīvā vērtība) |
| 1 | 27.5 |
120
160
200 |
Viena izolācija | 700~750 | 500 | 1200 | 270 | 160 | 130 |
| 2 | 750~800 | 550 | 1400 | 290 | 175 | 140 | |||
| 3 | 800~850 | 600 | 1600 | 310 | 190 | 150 | |||
| 4 | Dubultā izolācija | 790~840 | 500 | 1200/145 | 270 | 160 | 130 | ||
| 5 | 840~890 | 490 | 1400/145 | 290 | 175 | 140 | |||
| 6 | 890~940 | 520 | 1600/145 | 310 | 190 | 150 |
